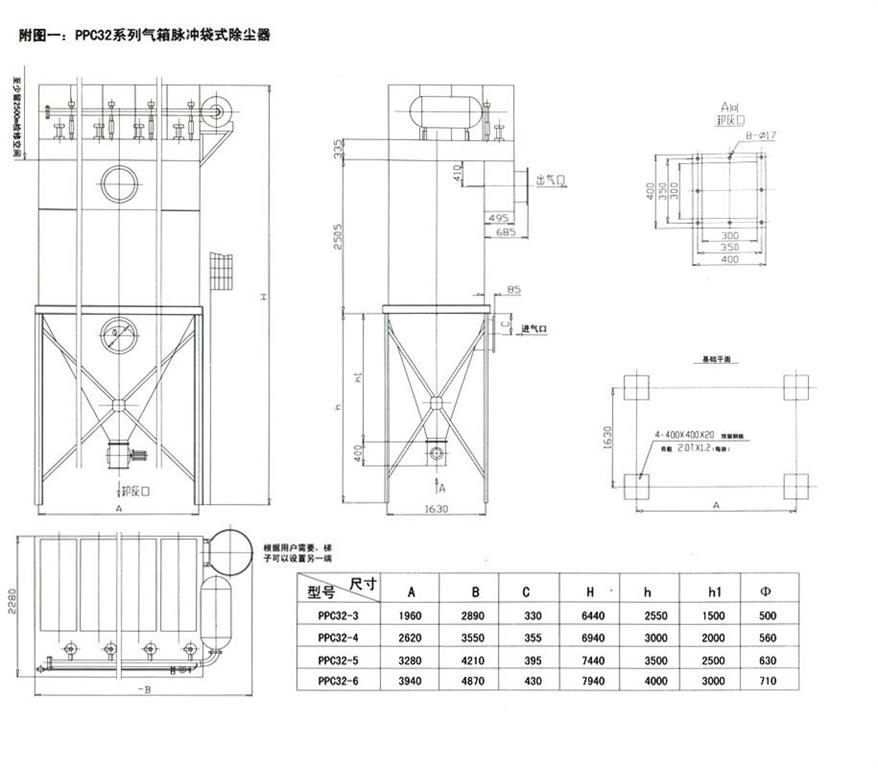

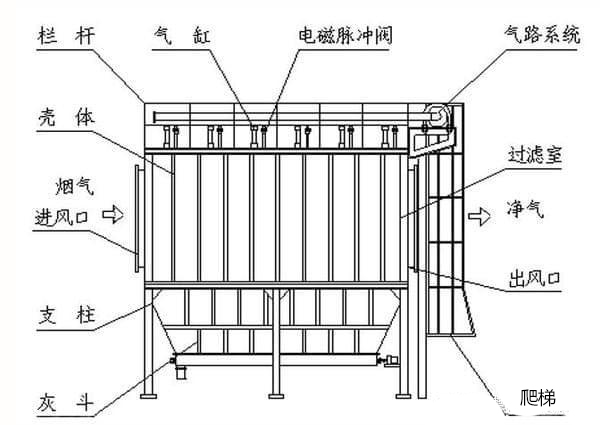

PPC型气箱脉冲布袋除尘器结构图

PPC型气箱脉冲布袋除尘器本体分隔成若干个箱区,每箱有32、64、96……条滤袋,并在每箱侧边出口管道上有一个气缸带动的提升阀.当除尘器过滤含尘气体一  定的时间后(或阻力达到预先设定值),清灰控制器发出信号.个箱室的提升阀开始关闭切断过滤气流;然后箱室的脉冲阀开启,以大于0.4MPa的压缩空气冲人净气室,清 除滤袋上的粉尘;当这个动作完成后,提升阀重新打开,使这个箱室重新进行过滤工作,并逐一按上述程序完成全部清灰动作.
