随着环境形势的日趋严峻,环保问题越来越得到人们的重视,
脉冲袋式除尘器作为一种成熟的比较完善的除尘设备,在净化含尘气体方面取得了很大发展,得到越来越广泛的应用。
1 脉冲袋式除尘器的工作原理及存在问题
脉冲袋式除尘器是一种干式滤尘装置,是通过滤料以及附着在滤料上的粉尘层的机械过滤作用同时以脉冲气流喷吹布袋内部,反吹清理布袋外表面灰尘,达到除尘的目的,适用于收集细小、干燥、非纤维性粉尘。当含尘气体进入脉冲袋式除尘器后,颗粒大、比重大的粉尘由于重力的作用被沉降下来,落入灰斗中,含有细小粉尘的气体在通过滤料时,粉尘被过滤,使气体得到净化。但是现有的脉冲袋式除尘器存在处理风量小、清灰效果差、除尘效率低、维护不方便,占地面积大等缺点。为了解决上述问题,本文提出一种脉冲袋式除尘器用的二次除尘装置,通过设置二次除尘装置,在脉冲袋式除尘器预处理的基础上加速灰尘的沉降,同时通过喷水装置,减少灰尘,清灰效果好,增加了除尘的效率,且摆脱了以往的大烟囱除尘模式,结构简单,维修方便。
2 脉冲袋式除尘器用的二次除尘装置工作原理
2.1 主要结构组成

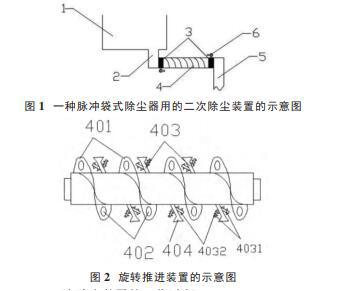

如图 1 所示,本脉冲袋式除尘器用的二次除尘装置,包括设置在脉冲袋式除尘器下箱体底部的导管 2,还设有喷淋装置 3、旋转推进装置 4 和出浆管 5,导管的出口端与旋转推进装置进料端连接,在导管与旋转推进装置的连接处还设置有喷淋装置,喷淋装置的喷水口穿过导管内壁并朝向旋转推进装置的输送料腔内,在旋转推进装置出料端连接出浆管;如图 2 所示的旋转推进装置 4 包括输送料筒、设置在输送料筒内的传动轴以及带动传动轴旋转的电机,在传动轴上设有带漏料孔 402 的螺旋叶片 401,螺旋叶片之间还设置有搅拌棒 403,搅拌棒 403 一端与传动轴固定连接,另一端设置清收输送料筒内壁灰尘的刮刀404;所述的喷淋装置上还设有进水开关;所述的旋转推进装置出料端设置有喷淋装置;所述的传动轴两侧均设置搅拌棒 403,且刮刀 404 与搅拌棒 403 之间的角度为 75-135°。
2.2 二次除尘装置的工作过程
如上所述,本设计中的
脉冲袋式除尘器用的二次除尘装置,包括设置在脉冲袋式除尘器 1 下箱体底部的导管2,还设有喷淋装置 3、旋转推进装置 4 和出浆管 5,导管 2可采用中空的钢管,经过脉冲袋式除尘器 1 的初次处理除去部分的灰尘,大颗粒的灰尘随导管 2 沉降下来;导管 2的出口端与旋转推进装置 4 进料端连接,在导管 2 与旋转推进装置 4 的连接处还设置有喷淋装置 3,喷淋装置 3 的喷水口穿过导管 2 内壁并朝向旋转推进装置 4 的输送料腔内,喷淋装置 3 上还设有进水开关 6,进水开关 6 进行一次喷淋,增大灰尘的比重,利于灰尘沉降,对灰尘进行二次净化,且在管壁上形成水膜,防止灰尘粘到管壁上;旋转推进装置 4 包括输送料筒、设置在输送料筒内的传动轴以及带动传动轴旋转的电机,在传动轴上设有带漏料孔 402
的螺旋叶片 401,螺旋叶片之间还设置有搅拌棒 403,搅拌棒 403 一端与传动轴固定连接,另一端设置清收输送料筒内壁灰尘的刮刀 404,电机带动传动轴上的螺旋叶片 401转动将沉降的灰尘快速推进到出料端,传动轴两侧均设置搅拌棒 403,且刮刀 404 与搅拌棒 403 之间的角度为 75-135°,使得搅拌棒 403 既能加速推进灰尘,又能利用其端部的刮刀 404 将输送料筒内壁的灰尘刮掉,避免刮刀 404上灰尘团聚,同时,漏料孔 402 在漏料时还能给刮刀 404一部分的压力,去除紧贴刮刀 404 壁的灰尘,旋转推进装置4 出料端设置有喷淋装置 3,打开进水开关 6,进行二次喷淋,将一次喷淋可能不均匀的灰尘喷淋地_加充分,增大除尘的效率;旋转推进装置 4 出料端连接出浆管 5,灰尘从出浆管 5 流出,流入到下方设置的集浆池当中,集浆池中预先储备约 1/2 体积的水,防止灰尘的二次污染。
3 设计的创新及实施效果
本设计中的脉冲袋式除尘器的二次除尘装置,在工作过程中灰尘可以通过脉冲袋式除尘器进行预处理,达到了降低进入二次除尘装置内空气灰尘含量的目的,同时取得了二次除尘装置处于运行状态的有益效果,_了整体的除尘率;该设计通过设置喷淋装置,多次喷淋,达到了减少灰尘的目的,取得了清灰率高的有益效果;同时通过设置旋转推进装置,电机带动传动轴上的螺旋叶片转动将沉降的灰尘快速推进到出料端,达到了增加灰尘沉降与排出的目的,取得了增加除尘效率的有益效果,且结构简单,维修方便。
4 结束语
本文提出的脉冲袋式除尘器的二次除尘装置设计,通过在脉冲袋式除尘器上设置二次除尘装置,在脉冲袋式除尘器预处理的基础上加速灰尘的沉降,同时通过喷水装置,减少灰尘,清灰效果好,增加了除尘的效率,且摆脱了以往的大烟囱除尘模式,结构简单,维修方便。解决了现有的脉冲袋式除尘器处理风量小、清灰效果差、除尘效率低、维护不方便,占地面积大等缺点,对现有技术来说,具有很好的市场前景和发展空间。
